RX27-2型線繞電阻器
產品描述
用途：適用于直流或交流低頻電路中，作分壓、分流、負載、采樣電阻用。
特點：
● 采用陶瓷內芯，耐高溫;
● 采用熔融焊接，過載能力強。
● 溫漂小，穩定性好。
● 絕緣性好，耐潮濕。
● 符合ROHS。

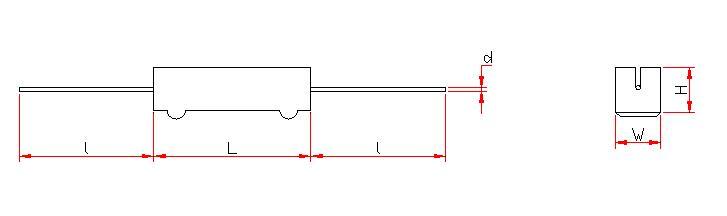

外形圖
尺寸、阻值范圍及精度
|
型 號 |
額定功率 |
尺 寸（mm） |
阻值范圍（Ω） |
精度 |
||||
|
|
|
L |
W |
H |
l |
d |
|
|
|
RX27-2 |
3W |
22±0.5 |
8±0.5 |
8±0.5 |
22±3 |
0.8±0.05 |
0.01~10K |
±5% ±2%
|
|
試驗項目 |
試驗方法 |
性能要求 |
|
可焊性 （逐批） |
槽溫260±5℃，時間2±0.5s，（沾松香水） |
焊料濕潤引出端并能自由流動，ΔR≤±（1%R+0.05Ω） |
|
耐電壓 （逐批） |
V型塊法法，交流電壓1500V，1min±5s |
無擊穿或飛弧,ΔR≤±（1%R+0.05Ω） |
|
引出端強度（逐批） |
拉力10N，10±1s，彎曲：2×90°，扭轉：2×180° |
引出端無可見損傷，ΔR≤±（1%R+0.05Ω） |
|
過載（逐批） |
10倍額定功率，5s |
外觀無可見損傷，ΔR≤±（2%R+0.05Ω） |
|
耐焊接熱 |
焊錫溫度350±10℃，時間3.5±0.5s， |
外觀無可見損傷，ΔR≤±（1%R+0.05Ω） |
|
振動 |
10~500HZ，振幅0.75mm或加速度98m/s2， 持續時間：6h |
外觀無可見損傷，ΔR≤±（1%R+0.05Ω） |
|
沖擊 |
加速度490m/s2，脈沖持續時間11ms，半正弦波 |
外觀無可見損傷，ΔR≤±（1%R+0.05Ω） |
|
溫度快速變化 |
5次循環：-55±3℃，30min；155±3℃，30min |
外觀無可見損傷，ΔR≤±（1%R+0.05Ω） |
|
溫度系數（ppm/℃） |
-55℃/20℃ 20℃/155℃ |
TCR≤±250 |
|
室溫耐久性 |
1000h，額定電壓 |
外觀無可見損傷，標志清楚， ΔR≤±（5%R+0.1Ω），絕緣電阻≥1GΩ |
|
氣候順序 |
干熱，循環濕熱（第一循環），寒冷、低氣壓、循環濕熱（其余循環） |
外觀無可見損傷，標志清楚， ΔR≤±（5%R+0.1Ω），絕緣電阻≥100MΩ |
|
穩態濕熱 |
40±2℃，90~95%RH，56天 |
外觀無可見損傷，標志清楚， ΔR≤±（5%R+0.1Ω），絕緣電阻≥100MΩ |
|
上限類別溫度耐久性 |
155±5℃，1000h |
外觀無可見損傷，標志清楚， ΔR≤±（5%R+0.1Ω），絕緣電阻≥1GΩ |
