插焊兩用線繞電阻器
產品描述
用途：適用于電焊機、汽車加熱器及大功率電器。
特點
● 引腳可搭配插座進行插接，也可按傳統工藝焊接，滿足不同需求。
● 引腳與合金絲熔融焊接，性能穩定可靠。
● 金屬支架安裝固定，牢固，散熱效果好，耐高溫
● 符合ROHS。

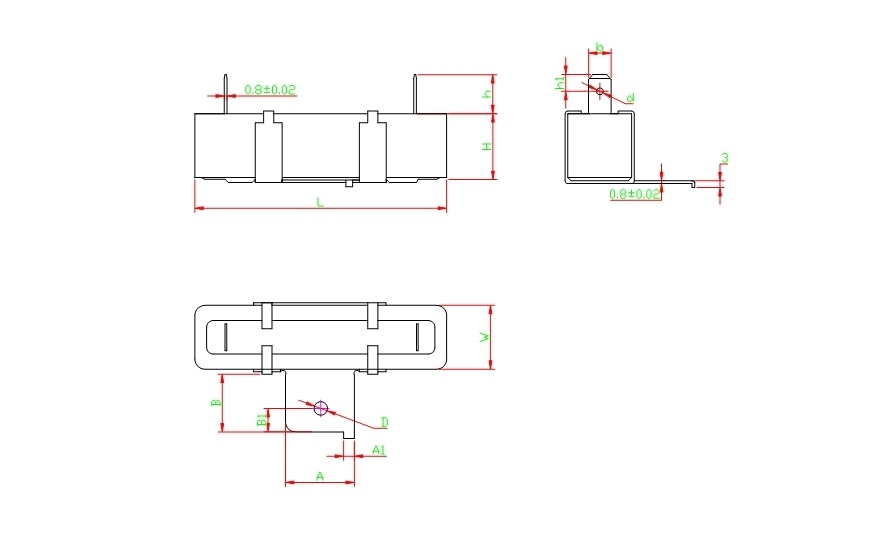

外形圖一：
尺寸一
|
型 號 |
額定功率 |
尺 寸 |
|||||||||||
|
RX27-4H |
|
L |
W |
H |
h |
h1 |
b |
d |
A |
A1 |
B |
B1 |
D |
|
|
15W |
48±1 |
12.5±0.5 |
12.5±0.5 |
10±1 |
5±0.3 |
6.5±0.1 |
2 |
12±0.5 |
3 |
11.5±0.5 |
4.9 |
3.8 |
|
|
20W |
63±1 |
12.5±0.5 |
12.5±0.5 |
10±1 |
5±0.3 |
6.5±0.1 |
2 |
12±0.5 |
3 |
11.5±0.5 |
4.9 |
3.8 |
|
|
30W |
75±2 |
19±1 |
19±1 |
16±1 |
7.6±0.3 |
8±0.1 |
2.55 |
19±0.5 |
3.2 |
17.2±0.5 |
9.5 |
4.0 |
|
|
40W |
90±2 |
19±1 |
19±1 |
16±1 |
7.6±0.3 |
8±0.1 |
2.55 |
19±0.5 |
3.2 |
17.2±0.5 |
9.5 |
4.0 |
|
|
50W |
90±2 |
19±1 |
19±1 |
16±1 |
7.6±0.3 |
8±0.1 |
2.55 |
19±0.5 |
3.2 |
17.2±0.5 |
9.5 |
4.0 |
規格參數一
|
型號 |
功率 |
阻值范圍（Ω） |
精度 |
|
RX27-4H |
15W |
0.15~30K |
±5% ±10% |
外形圖二
尺寸及規格參數二
|
額定功率 |
L |
阻值范圍 |
精度 |
|
30W |
75±2 |
0.3~62K |
±5% ±10%
|
電子參數
|
試驗項目 |
試驗方法 |
性能 |
|
可焊性 |
260±5℃、2±0.5s |
焊料濕潤引出端并能自由流動， ΔR≤±（1%R+0.05Ω） |
|
耐電壓 |
V型塊法，交流電壓1500V，1min±5s |
無擊穿或飛弧 |
|
過載 |
10倍額定功率，5s， |
ΔR≤±（2%R+0.05Ω |
|
引出端強度 |
拉力20N，10±1s |
ΔR≤±（1%R+0.05Ω） |
|
耐焊接熱 |
350±10℃、3.5±0.5s |
ΔR≤±（1%R+0.05Ω） |
|
振動 |
10~500HZ，振幅0.75mm或加速度98m/s2，6h |
ΔR≤±（1%R+0.05Ω） |
|
沖擊 |
加速度490m/s2，脈沖持續時間11ms，半正弦波 |
ΔR≤±（1%R+0.05Ω） |
|
溫度快速變化 |
5次循環：-55±3℃，30min；155±3℃，30min |
ΔR≤±（1%R+0.05Ω） |
|
電阻溫度系數 |
-55℃/20℃ 20℃/155℃ |
TCR≤±250ppm/℃ |
|
室溫耐久性 |
1000h，額定電壓 |
ΔR≤±（5%R+0.1Ω） 絕緣電阻≥1GΩ |
|
氣候順序 |
干熱，循環濕熱（第一循環），寒冷、低氣壓、循環濕熱（其余循環） |
ΔR≤±（5%R+0.1Ω） 絕緣電阻≥100MΩ |
|
穩態濕熱 |
40±2℃，90~95%RH，56天 |
ΔR≤±（5%R+0.1Ω） 絕緣電阻≥100MΩ |
|
表面溫升 |
室溫，額定電壓，測最熱點的溫度 |
Δθ≤250℃ |
|
上限類別溫度耐久性 |
155±5℃，1000h |
ΔR≤±（5%R+0.1Ω） 絕緣電阻≥1GΩ |
