鋁殼線繞電阻器

產品描述

　　用途：適用于直流或交流低頻電路中，作分壓、分流、負載、采樣電阻用。

　　特點

　　● 鋁外殼散熱性能好，耐高溫。

　　● 阻值多檔位，節省空間，降低成本。

　　● 引腳可插接，方便安裝。

　　● 銅引腳與合金絲采用熔融焊接，性能穩定可靠。

　　● 符合ROHS。

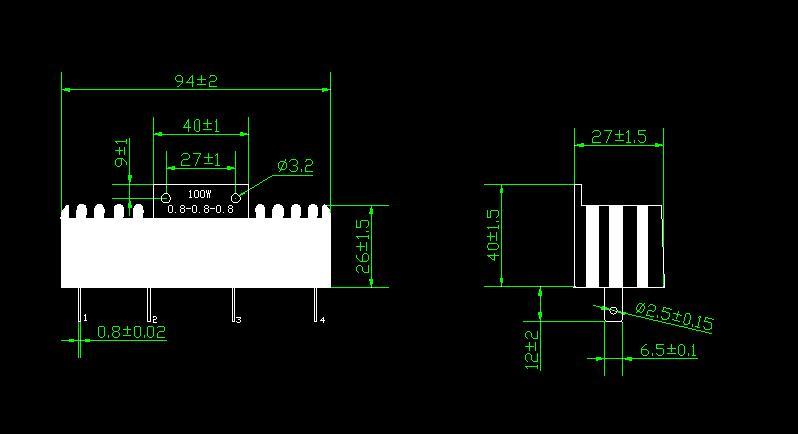

　　外形圖

　　規格參數

功率	阻值范圍（各檔位之和）	精度	阻值檔位
100W	1Ω--200Ω	±10%	1--5

　　電子參數

檢驗項目	檢驗標準
引出端強度	拉力20N，時間10±1s，外觀無可見損傷，阻值變化量ΔR≤±1%R
耐溶劑性	室溫，放入無水乙醇溶液中，3min。灌封面不軟化，電阻體表面涂層不脫落，標志清晰。阻值變化量ΔR≤±1%R
耐電壓	交流峰值2000V，加電1min。無擊穿或飛弧，阻值變化量 ΔR≤±1%R
溫度系數	室溫/155，各保持1H，TCR≤±200ppm/℃
表面溫升	室溫，額定電壓，測最熱點的溫度 Δθ≤390℃
過載	施加6.25倍額定功率，時間5s，ΔR≤±1%R，外觀無可見損傷
室溫耐久性	室溫，滿阻值施加100W功率，4H。阻值變化ΔR≤±2%R；鋁殼外皮不脫落，不起泡；標識清晰。
